Správné naladění karburátoru je zásadní pro výkon, životnost motoru i bezpečný provoz skútru. Když je směs příliš bohatá, skútr ztrácí výkon, více kouří a spotřeba roste. Když je směs příliš chudá, motor se přehřívá a může dojít k přidření pístu nebo vážnému poškození válce.
Ladění karburátoru není jen o výměně hlavní trysky za větší. Karburátor musí správně dávkovat benzín a vzduch v různých režimech jízdy: na volnoběh, při částečně otevřeném plynu i při plném plynu. Proto se při ladění řeší hlavní tryska, jehla karburátoru, volnoběžná tryska, vzdušník, filtr, sání i celkový stav motoru.

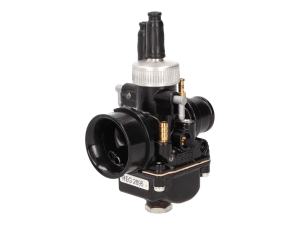

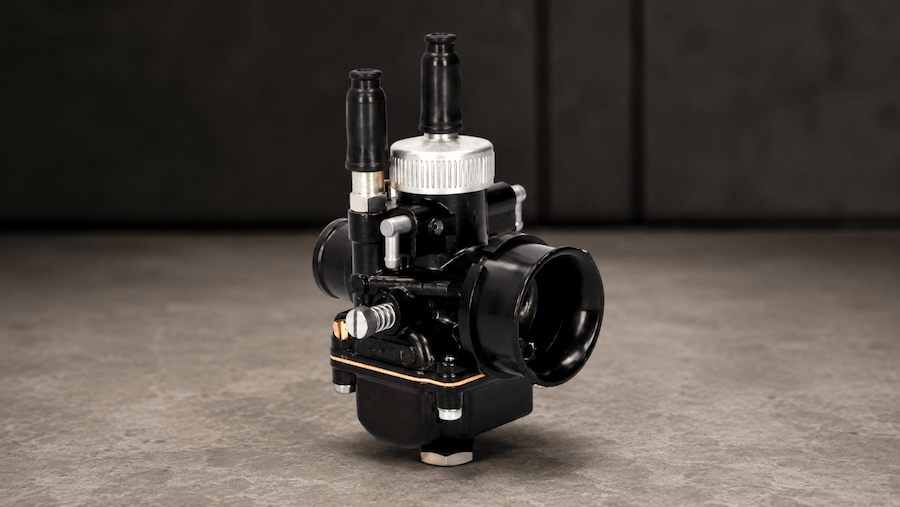

PHBG 19/21 Black Edition
Jak funguje karburátor u skútru?

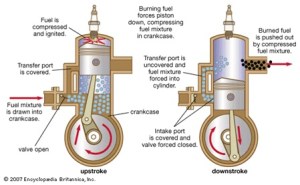

Karburátor míchá vzduch s benzínem a vytváří hořlavou směs, kterou motor spaluje. U dvoutaktního motoru vzniká při pohybu pístu směrem nahoru v klikové skříni podtlak. Díky tomu se otevřou membrány v klapkách a motor začne nasávat směs přes karburátor.
Při průchodu karburátorem se nasávaný vzduch obohacuje benzínem přes trysky. Vzniká směs benzínu a vzduchu, která se následně dostává do motoru. Jakmile se píst pohybuje dolů, v klikové skříni vznikne přetlak, membrány klapek se zavřou a fáze sání se ukončí.
Dvoutakt
Dvoutakt
Jaký je správný poměr benzínu a vzduchu?
Správné a efektivní spalování nastává ve chvíli, kdy má směs přibližně 14,7 dílu vzduchu na 1 díl benzínu. Tomu se říká stechiometrický poměr, tedy ideální poměr benzínu a vzduchu pro spalování.
Umění vyladit karburátor spočívá v tom, co nejvíce se tomuto správnému poměru směsi přiblížit. Neznamená to ale, že větší tryska automaticky přinese vyšší výkon.
Pozor: řeč je o směsi benzínu a vzduchu, ne o poměru benzínu a oleje. To jsou dvě různé věci. Poměr benzínu a vzduchu řeší karburátor, zatímco poměr benzínu a oleje se týká mazání dvoutaktního motoru.
Proč větší tryska automaticky neznamená vyšší výkon?
Častý omyl je myslet si, že větší hlavní tryska automaticky zvýší výkon skútru. Větší tryska sice pustí do směsi více benzínu, ale pokud k tomu motor nedostane odpovídající množství vzduchu, směs bude příliš bohatá a výkon naopak klesne.
Skutečné zlepšení plnění válce získáš správnou kombinací průměru karburátoru, filtru, sání, trysek a nastavení jehly. Větší karburátor může pomoci motoru lépe dýchat, ale pouze tehdy, když je správně zvolený k úpravám motoru a dobře naladěný.
Sání z klapek do válce
Klapky
Co se stane, když použiješ příliš velkou trysku?
Příliš velká hlavní tryska způsobí bohatou směs, tedy příliš mnoho benzínu vůči vzduchu. Motor pak často ztrácí výkon, koktá, vynechává a chová se podobně, jako kdybys jel pořád se zapnutým sytičem.
- Ve směsi je příliš mnoho benzínu: motor nedokáže směs čistě spálit.
- Skútr může čtyřtaktovat: motor vynechává, koktá a nejde čistě za plynem.
- Svíčka bývá černá a zakarbonovaná: na elektrodě a izolátoru se tvoří saze a karbon.
- Spotřeba výrazně roste: skútr bere více benzínu, ale nejede lépe.
- Motor se tím většinou nezničí hned: bohatá směs je bezpečnější než chudá, ale výkon bude horší.
Co se stane, když použiješ příliš malou trysku?
Příliš malá hlavní tryska způsobí chudou směs, tedy málo benzínu vůči vzduchu. To je nebezpečnější než bohatá směs, protože motor může na první pocit jet ostře a dobře, ale zároveň se přehřívá.
- Směs obsahuje málo benzínu: motor běží chudě a má vyšší teplotu spalování.
- Motor může mít zdánlivě dobrý výkon: právě proto je chudá směs zrádná.
- Válec a píst se přehřívají: hrozí přidření pístu nebo poškození válce.
- Může dojít k vypálení díry v pístu: to je typický důsledek extrémně chudé směsi.
- Svíčka bývá bílá, světlá nebo opálená: to je varovný signál, že směs není bezpečná.
- Motor může po delší jízdě na plný plyn chcípat: po ochladnutí zase nastartuje, ale problém se bude opakovat.
- Na volnoběh může mít motor vysoké nebo nepravidelné otáčky: i to může ukazovat na chudou směs.
Jak hledat správnou hlavní trysku?
Při ladění hlavní trysky začínej raději s větší tryskou a postupně ji zmenšuj. Je bezpečnější začít bohatší směsí než riskovat chudé nastavení, které může motor poškodit. U sériového válce a sériového filtru často stačí vyměnit hlavní trysku, ale u upraveného motoru už může být potřeba ladit celý karburátor.
- Začni tryskou, která je záměrně větší: motor bude pravděpodobně bohatý, ale tím snížíš riziko přehřátí.
- Trysku zmenšuj postupně: běžně se postupuje v krocích po pěti číslech a potom se dolaďují mezihodnoty.
- Sleduj chování motoru na plný plyn: hlavní tryska nejvíce ovlivňuje oblast vysokého zatížení a plně otevřeného plynu.
- Často kontroluj svíčku: hlavně ze začátku ladění ji vyndávej častěji a sleduj její zabarvení.
- Ideální barva svíčky bývá světle hnědá až rezavá: černá ukazuje na bohatou směs, bílá nebo opálená na chudou směs.
Jak poznat špatně nastavenou jehlu karburátoru?

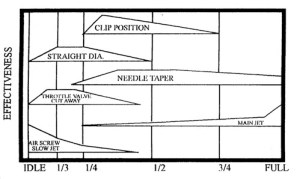

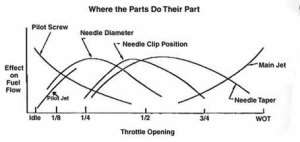

Jehla karburátoru ovlivňuje hlavně oblast částečně otevřeného plynu, přibližně od 1/3 do 3/4 plynu. Pokud motor v této oblasti koktá, vynechává nebo špatně reaguje na plyn, problém nemusí být v hlavní trysce, ale právě v nastavení jehly.
Jehlu nastavuješ změnou polohy pojistného kroužku v zářezech na horním konci jehly. Když posuneš pojistný kroužek níž, jehla se zvedne a směs v oblasti částečného plynu se obohatí. Když posuneš kroužek výš, jehla klesne a směs se ochudí.
- Nejdřív odšroubuj horní kryt karburátoru: tím se dostaneš k šoupátku a jehle.
- Vyjmi jehlu z karburátoru: pracuj opatrně, ať neztratíš pojistný kroužek.
- Na horním konci jehly najdeš několik zářezů: obvykle tři nebo více podle typu karburátoru.
- Pojistný kroužek v dolní pozici znamená bohatší směs: jehla je výš a pouští více paliva.
- Pojistný kroužek ve vyšší pozici znamená chudší směs: jehla je níž a paliva jde méně.
Kdy řešit volnoběžnou trysku?
Volnoběžná tryska ovlivňuje hlavně volnoběh, rozjezd a první část otevření plynu. U sériového skútru se jen zřídka stává, že by byla volnoběžná tryska výrazně špatně, ale po úpravách motoru, filtru nebo karburátoru už se může řešit i ona.
- Když se skútr při rychlém rozjezdu prvních pár metrů jen courá a potom se teprve rozjede, může být volnoběžná tryska moc malá.
- Když motor koktá přibližně kolem 1/3 plynu, může být volnoběžná tryska moc velká.
- Když motor na volnoběh reaguje nepravidelně a nejde dobře nastavit, zkontroluj i vzdušník a volnoběžný šroub.
Jak nastavit volnoběh a bohatost směsi?
Na jedné straně karburátoru najdeš obvykle dva seřizovací šrouby: volnoběžný šroub a šroub bohatosti volnoběžné směsi. Velký šroub nastavuje otáčky volnoběhu. Menší šroub, často označovaný jako vzdušník, reguluje bohatost směsi při volnoběhu.
- Velkým šroubem nastavuješ otáčky volnoběhu: zvedá nebo snižuje polohu šoupátka.
- Malým šroubem nastavuješ bohatost volnoběžné směsi: podle typu karburátoru může regulovat vzduch nebo palivo.
Postup nastavení volnoběžné směsi
Volnoběžnou směs nastavuj vždy na plně zahřátém motoru. Studený motor se chová jinak a nastavení by po zahřátí nemuselo sedět. Před laděním zkontroluj také čistotu karburátoru, stav filtru, těsnost sání a správně fungující sytič.
- Nejdřív lehce zvyš volnoběžné otáčky: přidej přibližně jednu až dvě otáčky na volnoběžném šroubu.
- Vzdušník opatrně zašroubuj na doraz: nedotahuj ho silou, ať nepoškodíš sedlo šroubu.
- Potom vzdušník vyšroubuj podle servisního manuálu: pokud hodnotu neznáš, začni přibližně na 1 až 1,5 otáčky.
- Hledej polohu s nejvyššími a nejklidnějšími volnoběžnými otáčkami: většinou se nachází v rozmezí 1 až 2 otáčky.
- Po nalezení nejlepší polohy znovu sniž volnoběh velkým šroubem: motor má běžet klidně, bez chcípání a bez zbytečně vysokých otáček.
- Po nastavení zkus reakci na plyn: motor by měl jít za plynem čistě, bez prodlevy, chcípání nebo koktání.
Co ovlivňuje ladění karburátoru?
Ladění karburátoru se mění podle úprav motoru i podle dílů kolem sání a výfuku. Jinou trysku bude potřebovat sériový motor, jinou motor s větším válcem, sportovním výfukem nebo otevřeným filtrem. Každá úprava, která změní proudění vzduchu nebo výfukových plynů, může vyžadovat nové nastavení karburátoru.
- Vzduchový filtr: otevřenější filtr obvykle pustí více vzduchu a může vyžadovat větší trysku.
- Sportovní výfuk: mění plnění motoru a často vyžaduje přetryskování.
- Větší válec: potřebuje více směsi, takže se běžně řeší větší karburátor a jiné trysky.
- Těsnost sání: falešný vzduch dokáže směs výrazně ochudit a motor poškodit.
- Stav svíčky: špatná nebo stará svíčka může mást při čtení barvy i při ladění.
- Teplota a počasí: motor se může chovat jinak v horku, zimě nebo při změně nadmořské výšky.
Jak poznat správně naladěný karburátor?
Správně naladěný karburátor poznáš podle čisté reakce na plyn, stabilního volnoběhu a bezpečné barvy svíčky. Motor se nesmí dusit, zbytečně koktat, přehřívat ani vynechávat při plném plynu. Skútr by měl zrychlovat plynule a bez dlouhé prodlevy po přidání plynu.
Nejlepší kontrola je kombinace jízdy, stavu svíčky a teploty motoru. Jen podle zvuku nebo pocitu nemusíš vždy poznat, že je směs chudá. Proto se při ladění vyplatí postupovat opatrně, kontrolovat svíčku a při větších úpravách používat měřicí techniku.
Pomůcky pro přesnější ladění směsi
Kdo si opravdu neví rady nebo chce mít směs vyladěnou co nejpřesněji, může použít měřicí techniku. U závodních dvoutaktů se používá výfukový teploměr, který hlídá teplotu spalin, u čtyřtaktních motorů zase speciální lambda měřák bohatosti směsi.
Měřicí technika nenahrazuje správný postup ladění, ale pomůže ti ověřit, jestli je směs bezpečná. U výkonnějších nebo dražších motorových úprav se to vyplatí, protože špatně naladěná směs může během krátké chvíle zničit válec, píst nebo celý motor.
Video: ladění karburátoru
Ve videu najdeš praktickou ukázku k ladění karburátoru a směsi. Pokud s laděním začínáš, ber článek jako teoretický základ a video jako doplnění k tomu, co se na karburátoru reálně nastavuje.
Karburátor laď opatrně a vždy na zahřátém motoru
Správné ladění karburátoru je základ, pokud chceš z motoru dostat dobrý výkon a zároveň ho nezničit. Bohatá směs ubírá výkon a zvyšuje spotřebu, chudá směs je nebezpečná pro válec a píst. Proto vždy začínej bezpečněji bohatší směsí a postupně se dostávej ke správnému nastavení.
Pokud si nejsi jistý, raději se zeptej nebo nech karburátor naladit odborně. Správně naladěná směs znamená lepší reakci na plyn, stabilnější volnoběh, zdravější chod motoru a menší riziko drahé opravy.
