Klínový řemen variátoru přímo ovlivňuje rozjezd, zrychlení i maximální rychlost skútru. Přenáší výkon mezi variátorem a zadní řemenicí. Pokud je opotřebený, zúžený nebo poškozený, nedokáže přenést výkon motoru na zadní kolo naplno. Motor může běžet bez problémů, ale skútr už nejede tak, jak má.
Rychlost opotřebení řemene nezávisí pouze na počtu ujetých kilometrů. Namáhá ho teplo, tření, opakované rozjezdy, jízda ve dvou, kopce i stav variátoru a spojky. Cukání při rozjezdu, pískání, horší tah nebo nižší maximální rychlost patří mezi první příznaky opotřebeného řemene. Důležité je proto vědět, kdy řemen vyměnit, jak správně posoudit jeho stav a podle čeho vybrat nový, aby převod znovu pracoval plynule a bez zbytečných ztrát výkonu.
Kdy měnit klínový řemen
Interval výměny klínového řemene se liší podle modelu skútru, konstrukce převodu a způsobu provozu. Obvykle se pohybuje přibližně mezi 5 000 a 10 000 kilometry, rozhodující je však servisní plán výrobce konkrétního skútru nebo řemene.
Kontrolu neodkládejte pouze podle počtu kilometrů. Řemen zkontrolujte alespoň jednou ročně, před delší cestou a pokaždé, když se změní chování skútru. Kratší interval může vyžadovat častá jízda ve dvou, prudké rozjezdy, dlouhá stoupání, městský provoz nebo výkonnostně upravený motor.
Pokud neznáte stáří ani servisní historii řemene, nespoléhejte na to, že zatím nepraskl. Zkontrolujte jeho stav a šířku, případně ho preventivně vyměňte.
Řemen zkontrolujte bez odkladu, pokud:
- skútr při rozjezdu cuká nebo vibruje,
- motor zvyšuje otáčky, ale skútr odpovídajícím způsobem nezrychluje,
- klesla maximální rychlost,
- z prostoru variátoru se ozývá pískání nebo neobvyklý zvuk,
- cítíte zápach po spálenině,
- neznáte stáří ani počet kilometrů řemene.
Jak se klínový řemen opotřebovává
Klínový řemen se při jízdě neustále pohybuje mezi variátorem a zadní řemenicí. Mění polohu podle otáček, přenáší sílu motoru a pracuje při vysoké teplotě i pod tlakem. Postupně se opotřebovává, tvrdne, ztrácí původní šířku a může se začít třepit nebo praskat.
Zúžení řemene patří mezi hlavní známky opotřebení. Jakmile řemen ztratí část své šířky, sedí v řemenicích jinak než nový kus. Užší řemen se při maximálním převodu nedostane na přední řemenici tak vysoko, a převod proto nedosáhne původního rozsahu. To se může projevit horším zrychlením i nižší maximální rychlostí, přestože motor funguje správně.
Řemen může poškodit také přehřátí. Pokud se v převodu tvoří příliš mnoho tepla, materiál rychleji tvrdne a ztrácí pružnost. Přehřátý řemen může být lesklý, popraskaný nebo zapáchat po spálenině. V takovém stavu řemen co nejdříve vyměňte.
Příznaky špatného řemene při jízdě
Opotřebený nebo poškozený klínový řemen se může projevit cukáním při rozjezdu, nepravidelným zrychlením, pískáním z prostoru variátoru nebo znatelnou ztrátou tahu. Motor zvyšuje otáčky, ale rychlost neroste odpovídajícím způsobem.
Dalším příznakem bývá nižší maximální rychlost. Zúžený řemen už v řemenicích nepracuje ve správné poloze a převod nedosáhne původního rozsahu. Skútr se hůř rozjíždí, pomaleji nabírá rychlost nebo v kopci výrazněji ztrácí výkon.
Všímejte si také vibrací, spáleného zápachu nebo změny zvuku při rozjezdu. Pokud řemen prokluzuje, přehřívá se nebo nepravidelně dosedá, převod nebude pracovat plynule. Samotný projev ale nemusí vždy způsobovat jen řemen. Podobné potíže mohou souviset také s opotřebenými variátorovými válečky, řemenicemi nebo spojkou.
| Projev | Možná příčina | Co zkontrolovat |
|---|---|---|
| Horší rozjezd nebo cukání | Opotřebený řemen, spojka nebo znečištěný převod | Stav řemene, spojky, zvonu a řemenic |
| Vyšší otáčky bez odpovídajícího zrychlení | Prokluzování nebo výrazné opotřebení řemene | Povrch, šířku a případné zamaštění řemene |
| Nižší maximální rychlost | Zúžený řemen nebo omezený pracovní rozsah variátoru | Šířku řemene, variátor a válečky |
| Pískání z převodu | Prokluzování, nevhodný rozměr nebo mastnota | Rozměr, čistotu řemene a stav řemenic |
| Vibrace a nepravidelný chod | Poškozený řemen, válečky, spojka nebo řemenice | Celou soustavu variátoru a spojky |
| Zápach po spálenině | Přehřívání a prokluzování řemene | Řemen, řemenice, spojku a příčinu přehřívání |

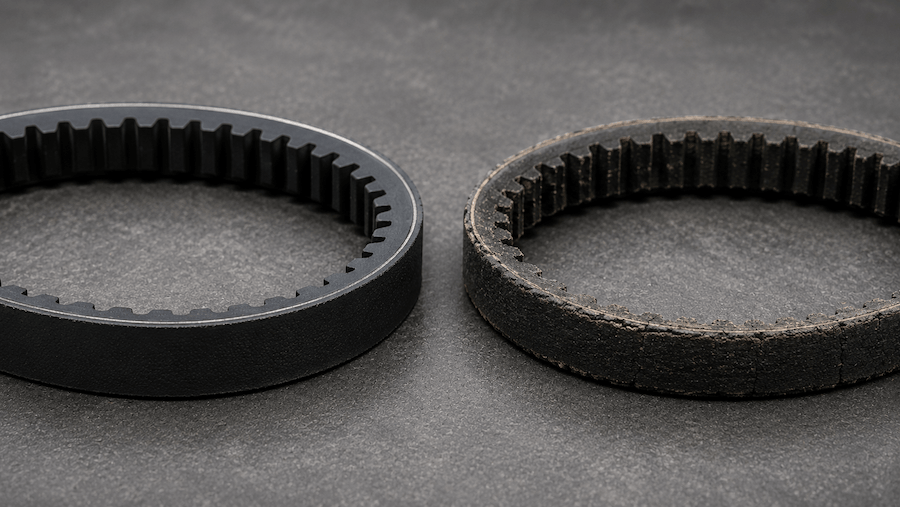

Jak poznat špatný řemen při kontrole
Při kontrole sledujte šířku, povrch a boky řemene. Řemen nesmí být popraskaný, roztřepený, výrazně lesklý, spálený ani nerovnoměrně sjetý. Trhliny, vytrhané části nebo poškozené hrany znamenají, že je nutná výměna.
Důležitá je také šířka. Starý řemen nemusí prasknout, aby už nepracoval správně. Stačí, že se opotřebuje natolik, že variátor ztratí část svého pracovního rozsahu. Skutečnou šířku řemene proto změřte a porovnejte s předepsanou servisní hodnotou. Samotná pohledová kontrola nemusí stačit.
Zkontrolujte také vnitřní část řemene a zuby, pokud má řemen na vnitřní straně ozubení. Poškozené, vytrhané nebo nerovnoměrně opotřebené části ukazují na ztrátu pružnosti a pevnosti. Výměnu proveďte také při větším servisu variátoru, pokud je řemen blízko servisního limitu nebo neznáte jeho historii.
Řemen vyměňte, pokud při kontrole objevíte:
- praskliny nebo trhliny v materiálu,
- roztřepené či poškozené hrany,
- vytržené části nebo poškozené vnitřní ozubení,
- lesklý nebo spálený povrch,
- nerovnoměrné opotřebení boků,
- šířku na servisním limitu nebo pod ním.

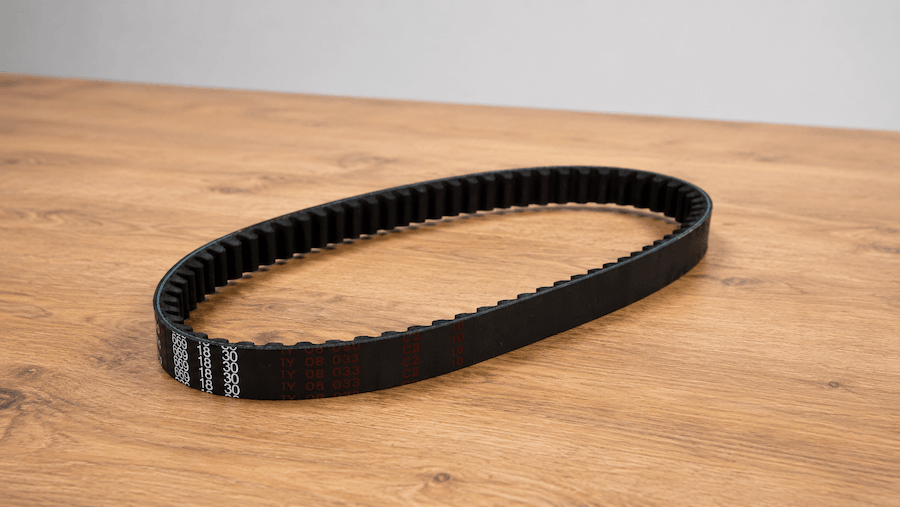

Jak změřit šířku klínového řemene
Šířku řemene měřte posuvným měřítkem přes jeho vnější stranu. Čelisti přiložte kolmo k bokům řemene a nestlačujte materiál větší silou, než je nutné. Pro jistotu proveďte měření na několika místech po obvodu, protože řemen může být opotřebený nerovnoměrně.
Naměřenou hodnotu porovnejte s minimální přípustnou šířkou uvedenou v servisní dokumentaci skútru nebo řemene. Při výběru nového dílu však nevycházejte pouze z naměřené šířky opotřebeného řemene.
Co se stane, když klínový řemen praskne
Po přetržení řemene se přestane přenášet výkon mezi variátorem a zadní řemenicí. Motor může dál běžet a reagovat na plyn, ale skútr se nerozjede nebo během jízdy náhle ztratí pohon zadního kola.
Uvolněné části řemene mohou zůstat uvnitř krytu převodu a namotat se mezi jeho součásti. Mohou poškodit variátor, řemenice, kryt nebo další díly. Rozsah následků závisí na rychlosti, konstrukci převodu a způsobu, jakým se řemen rozpadl.
Pokud skútr náhle ztratí pohon, nepokračujte v přidávání plynu. Bezpečně zastavte, vypněte motor a před dalším spuštěním zkontrolujte prostor variátoru.

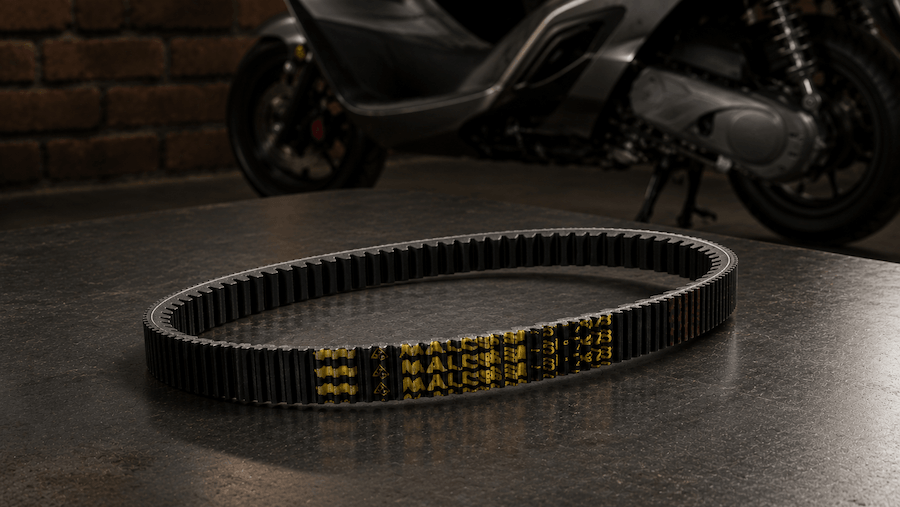

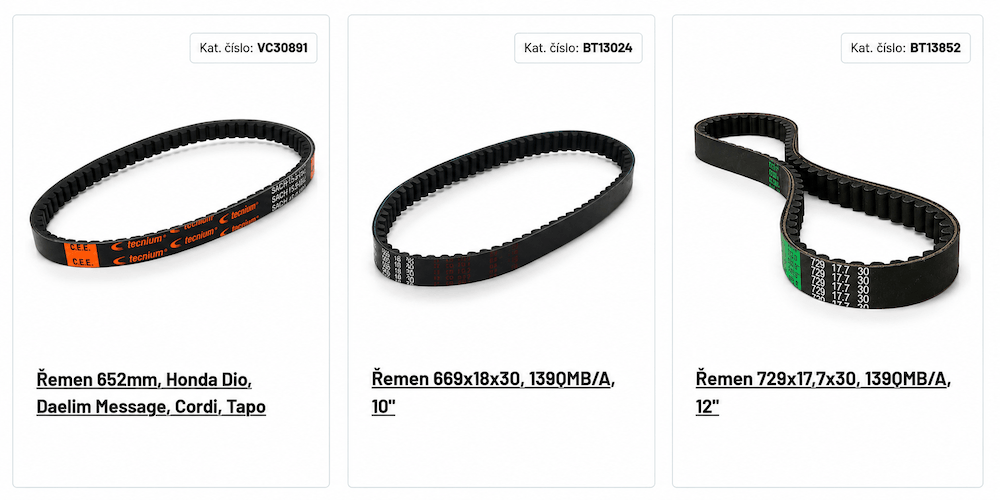

Jak vybrat správný řemen
Klínový řemen se nevybírá pouze podle vzhledu nebo naměřené délky starého kusu. Musí odpovídat délkou, šířkou, profilem i konstrukcí. Podobně vypadající řemen nemusí v převodu fungovat správně, i když ho lze nasadit. Nesprávný rozměr může změnit polohu řemene v řemenicích, způsobit prokluzování, přehřívání nebo omezit rozsah převodu.
Nejspolehlivější je vyhledat řemen podle výrobce, modelu, objemu a typu motoru skútru. Pomoci může také přesné označení původního dílu, pokud je čitelné a máte jistotu, že byl namontován správný řemen.
Starý řemen už může být zúžený, vytahaný a jinak opotřebený. Jeho aktuální rozměry proto nemusí odpovídat rozměrům nového dílu. Způsob uvádění délky a dalších rozměrů se navíc může mezi výrobci lišit. Samotné přeměření starého řemene proto není spolehlivou náhradou za ověření kompatibility s konkrétním skútrem.
Důležitý je také typ řemene. Sériový skútr, mírně upravený motor a výrazně laděná sestava mohou mít rozdílné nároky na odolnost a konstrukci. Ani zesílený nebo sportovní řemen však nedokáže nahradit špatně zvolenou délku, šířku nebo profil.
Správný řemen vybírejte v tomto pořadí:
- ověřte výrobce, model, objem a typ motoru skútru,
- zkontrolujte doporučené označení nebo kompatibilitu dílu,
- ověřte rozměr a konstrukci řemene,
- zohledněte, zda je motor sériový nebo upravený,
- nespoléhejte pouze na rozměry opotřebeného řemene.
Co zkontrolovat při výměně řemene
Výměna řemene je vhodnou příležitostí ke kontrole celého prostoru převodu. Nový řemen nebude správně fungovat v opotřebeném, poškozeném nebo zaneseném variátoru. Zkontrolujte variátor, válečky, vodítka, unašeč, řemenice i spojku.
- Válečky nesmí mít zploštělé plochy a vodítka nesmí být vydřená nebo prasklá. Řemenice mají být čisté, bez hlubokých rýh, ostrých hran a mastnoty. Pokud je v prostoru převodu větší množství prachu z řemene, důkladně ho odstraňte.
- Zkontrolujte také zadní řemenici a spojku. Pokud se některá část zadrhává, má nadměrnou vůli nebo je znečištěná, nový řemen se může začít opotřebovávat už během prvních kilometrů. Související díly najdete v kategorii spojky a řemenice.
Pokud si nejste jistí funkcí přední části převodu, pomůže také článek Jak funguje variátor. Výběru a chování válečků se podrobně věnuje návod Jak vybrat variátorové válečky.
Montáž bez poškození řemene
Při montáži s řemenem nezacházejte násilím. Nelámejte ho, nepřetahujte přes ostré hrany a nemačkejte ho mezi díly tak, aby se poškodily boky nebo vnitřní struktura. Pokud řemen nelze nasadit běžným postupem, zkontrolujte jeho rozměr i způsob montáže.
Při nasazování zatlačte řemen co nejhlouběji do zadní řemenice. V přední části tak vznikne potřebná vůle a při utahování variátoru nehrozí, že řemen zůstane sevřený mezi jeho částmi.
Řemen musí správně sedět v řemenicích a nesmí být překroucený. Před nasazením krytu převodu protočte sestavu rukou, pokud to konstrukce dovoluje, a ověřte, že řemen běží rovně a nikde nedrhne.
Pokud je na novém řemenu vyznačena šipka nebo směr otáčení, dodržte ho. Není-li směr výrobcem označený, postupujte podle montážních pokynů daného řemene.
Řemen i řemenice musí zůstat čisté a suché. Olej, vazelína nebo jiná mastnota způsobují prokluzování, přehřívání a rychlejší opotřebení. Pokud se při montáži některá část zamaže, před uvedením skútru do provozu ji očistěte.
Kontrola před nasazením krytu převodu
- Řemen odpovídá konkrétnímu skútru a motoru.
- Není překroucený, zlomený ani poškozený při montáži.
- Je správně zasunutý do zadní řemenice.
- Při montáži nezůstal sevřený v předním variátoru.
- Řemen i styčné plochy řemenic jsou čisté a suché.
- Variátor, válečky, vodítka, řemenice a spojka nemají viditelné poškození.
- Matice variátoru a spojky jsou utažené předepsaným postupem a momentem.
- Sestava se po ručním protočení pohybuje plynule a řemen nikde nedrhne.
Nejčastější chyby při výměně řemene
- Jednou z nejčastějších chyb je montáž řemene, který má pouze podobný rozměr. U variátoru rozhodují i malé rozdíly. Nesprávná délka nebo šířka může změnit chování převodu, zhoršit rozjezd, snížit maximální rychlost nebo řemen nadměrně namáhat.
- Chybou je také výměna řemene bez kontroly variátoru. Pokud jsou válečky zploštělé, vodítka vydřená nebo řemenice znečištěné, nový řemen sám o sobě hladký chod nezajistí. Problém se může rychle vrátit a nový díl se začne předčasně opotřebovávat.
- Riziko představuje montáž silou, sevření řemene při utahování variátoru, zamaštění styčných ploch, nesprávné utažení matice nebo ignorování pískání a vibrací po výměně.
Řemen měňte dříve, než skútr ztratí pohon
Klínový řemen nemusí být přetržený, aby už nepracoval správně. Pokud je popraskaný, roztřepený, přehřátý nebo jeho šířka dosáhla servisního limitu, vyměňte ho. Současně zkontrolujte stav variátoru, řemenic a spojky, aby se nový řemen nezačal předčasně opotřebovávat.
Autor článku: Katerina Kralova
Nejčastější dotazy ke klínovému řemenu variátoru
Jak často měnit klínový řemen variátoru?
Interval výměny se liší podle modelu skútru, konstrukce převodu a způsobu používání. U řady skútrů se kontrola nebo výměna řeší přibližně po 5 000 až 10 000 kilometrech, rozhodující je však servisní plán výrobce konkrétního stroje. Řemen kontrolujte také alespoň jednou ročně, před delší cestou nebo při změně chování skútru. Rychleji se může opotřebovat při častých rozjezdech, jízdě ve dvou, dlouhých stoupáních nebo u výkonnostně upraveného motoru.
Jak poznat opotřebený nebo poškozený klínový řemen?
Při jízdě se může špatný řemen projevit cukáním při rozjezdu, pískáním, vibracemi, horším zrychlením nebo poklesem maximální rychlosti. Motor může zvyšovat otáčky, ale skútr nezrychluje odpovídajícím způsobem. Při kontrole hledejte praskliny, roztřepené hrany, poškozené vnitřní ozubení, lesklý či spálený povrch a nerovnoměrné opotřebení boků. Vhodnou náhradu vybírejte v kategorii klínové řemeny.
Proč opotřebený řemen snižuje maximální rychlost skútru?
Klínový řemen se během provozu postupně zužuje. Užší řemen sedí v řemenicích níže a v předním variátoru se nemusí dostat do stejné polohy jako nový díl. Převod potom nevyužije celý pracovní rozsah, což se může projevit horší akcelerací i nižší maximální rychlostí. Podobné potíže však mohou způsobovat také opotřebené variátorové válečky nebo poškozené řemenice.
Jak správně změřit šířku klínového řemenu?
Šířku měřte posuvným měřítkem přes vnější stranu řemenu. Čelisti přiložte kolmo k jeho bokům a materiál zbytečně nestlačujte. Měření proveďte na několika místech po obvodu, protože řemen může být opotřebený nerovnoměrně. Výsledek porovnejte s minimální servisní šířkou předepsanou výrobcem skútru nebo řemenu. Při nákupu nového dílu se ale neřiďte pouze rozměrem starého řemenu, který už může být zúžený nebo vytahaný.
Co se stane, když klínový řemen za jízdy praskne?
Po přetržení se přestane přenášet výkon mezi variátorem a zadní řemenicí. Motor může dál běžet a reagovat na plyn, ale skútr ztratí pohon zadního kola. Části roztrženého řemenu se navíc mohou namotat mezi součásti převodu a poškodit variátor, řemenice nebo kryt. Pokud skútr náhle přestane zabírat, bezpečně zastavte, vypněte motor a nepokračujte v přidávání plynu.
Jak vybrat správný klínový řemen pro skútr?
Nejdříve ověřte výrobce, přesný model, objem a typ motoru skútru. Řemen musí odpovídat délkou, šířkou, profilem i konstrukcí. Nestačí, že má podobné rozměry nebo že jej lze do převodu nasadit. Nesprávně zvolený řemen může prokluzovat, přehřívat se, omezovat rozsah převodu nebo se předčasně poškodit. U sériového skútru obvykle postačí standardní náhrada, zatímco upravený motor může vyžadovat zesílený řemen určený pro vyšší zatížení.
Co zkontrolovat společně s klínovým řemenem?
Při demontáži krytu převodu zkontrolujte celý variátor skútru, jeho válečky, vodítka, unašeč a pracovní plochy řemenic. Válečky nesmí mít zploštělé plochy, vodítka nesmí být vydřená a řemenice mají být bez hlubokých rýh, ostrých hran a mastnoty. Prověřte také spojku a zadní řemenici, protože jejich zadrhávání nebo opotřebení může nový řemen rychle poškodit.
Jak správně namontovat nový klínový řemen?
Řemen při montáži nelámejte, nepřetahujte přes ostré hrany ani jej nemačkejte mezi části variátoru. Nejprve jej zatlačte co nejhlouběji do zadní řemenice, aby v přední části vznikla dostatečná vůle. Při utahování variátoru nesmí zůstat sevřený mezi jeho částmi. Řemen i řemenice musí být čisté, suché a bez oleje či vazelíny. Pokud je na řemenu vyznačen směr otáčení, dodržte jej a spoj utáhněte předepsaným postupem a momentem.
